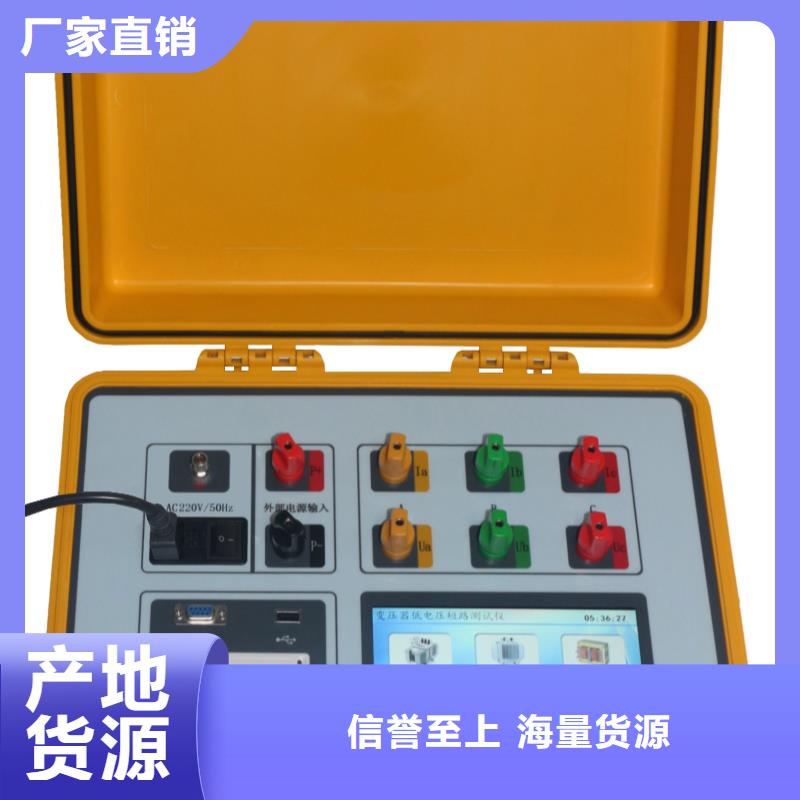

变压器容量特性测试仪三相空载正确设置了特性参数后，再进行三相空载的测试功能。图十六 三相空载接线图a)对于电压或者电流超过仪器量程的，要经过PT或CT来测量变压器的空载损耗，在参数设置界面正确设置PT变比以及CT变比值。b)接线无误后，在低压侧施加额定电压值，比如低压侧电压为0.4KV，则接通三相可调交流电源到400V左右，点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后再次点击界面按键，或者直接按外部按键‘确认’按键，测试仪可自动计算出实际的空载损耗数据。 c)三线空载屏分别显示出当前各相的实际电压、电流、功率，以及校正后的空载电流百分比Io％、校正后的空载损耗（非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。 图十七 三相空载结果图4.4.3 单相短路a)为确保仪器测量数据的准确度，变压器的A、B、C各相做单相短路试验时，施加于测试电路的电流必须大于50％额定电流。b)正确设置了特性参数后，再进行单相短路的测试功能c)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。d)测量步骤步，黄色测试钳子夹在变压器高压侧的A相接线柱，红色测试钳子夹在变压器高压侧的B相接线柱；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。接线无误后，接通单相交流电源，施加于测试电路的电流必须大于50％额定电流。点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后按‘A相测试’键此时完成A相测试。第二步，黄色测试钳子夹在变压器高压侧的B相接线柱，红色测试钳子夹在变压器高压侧的C相接线柱；接通单相交流电源，待数值稳定后按‘B相测试’键此时完成B相测试。第三步，黄色测试钳子夹在变压器高压侧的C相接线柱，红色测试钳子夹在变压器高压侧的A相接线柱；接通单相交流电源，待数值稳定后按‘C相测试’键此时完成C相测试。e)测试完毕显示出当前各相的实际电压、电流、功率，校正后的短路电压百分比Uk％即阻抗电压、测试负载损耗以及校正后的负载损耗（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。

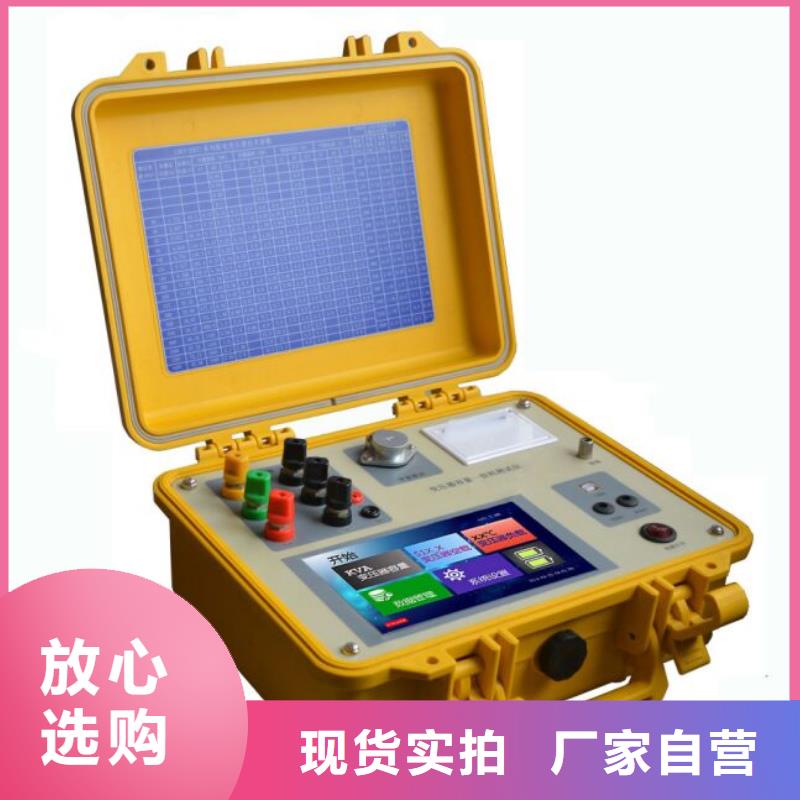

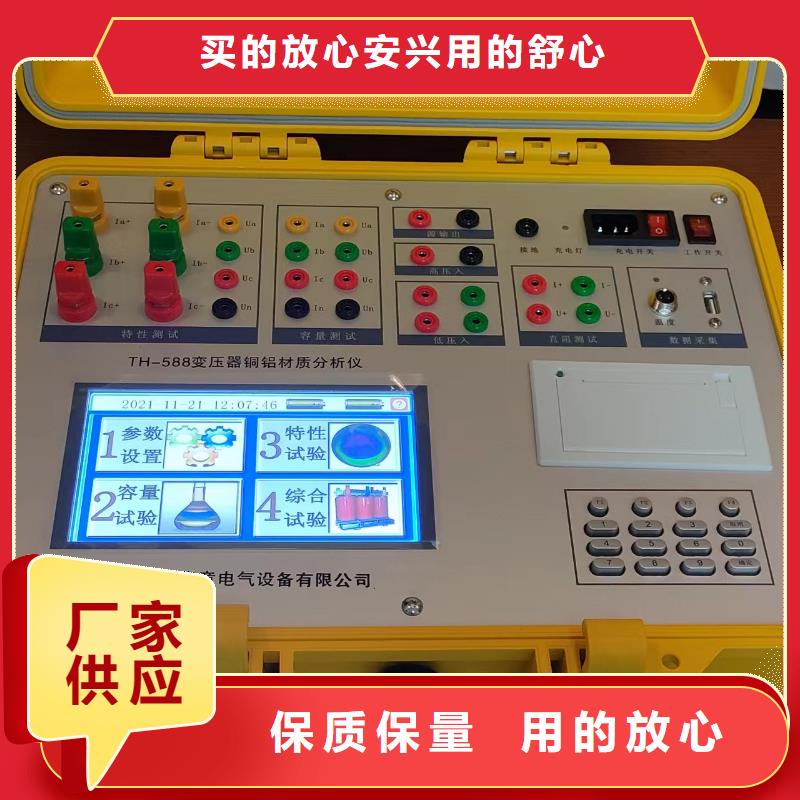

变压器容量特性测试仪特性测试界面“特性测试”，主要是指测试变压器的负载损耗、空载损耗等基本特性数据，如果要完全符合标准的要求，其测试过程几乎全部都要借助外部的调压、升压设备，在操作过程中可能会有高压产生，请务必注意。变压器特性测试的具体接线方式方法在第5章中单独讲解，如果要了解具体接线方法请直接看第5章。4.1 空载损耗测试在特性界面选定“空载测试”项，进入空载测试设置界面（图六）。空载测试是需要外配交流电源（包括升压、调压设备）的测试。4.1.1空载损耗测试参数设置进行空载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。图六 空载测试参数设置界面二次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。标称容量，即为被试变压器的额定容量；变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。当未用外扩电压互感器时，请输入1。电流变比，与电压变比的意义相似。当所测电流超过仪器本身量程后，可以外扩电流互感器，来进行量程扩展，该参数为外扩电流互感器的变比值（如：100A/5A的电压互感器即可输入20）。同样，当未用外扩电流互感器时，请输入1。变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。

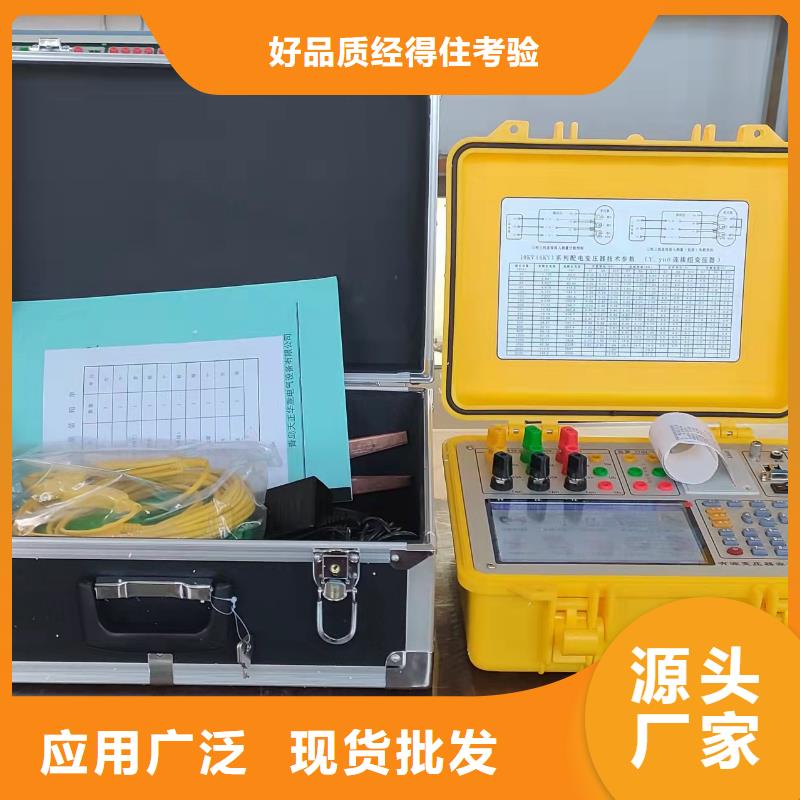

变压器容量特性测试仪 使用注意事项6.1．测试1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．不能在电压和电流超量程的情况下工作。6．短路试验时，非加压侧的短接必须良好，否则会对测试结果有影响。7．做短路试验时，如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。8．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行。9.变压器容量测试仪标准配置短路线200mm2×0.8m，在测量超过1000KVA时,短路线应相应加倍或更粗才能保证测量的精度。6.2．电池及充放电电池采用工业级聚合物锂电池，重量轻，单位储能密度大，受负载和环境温度变化影响小的特性，仪器在开机状态下自动采集供电锂电池的电池电压，并以可视化图形显示，当电池电压电量低于10％时，测试仪自动以声光报警提示，测试仪内部集成了电池的充电模块，充电电压市电交流220V电池充电时长不低于14小时，在测试仪长期不用情况下，请至少每两个月充放电一次。，尽量不要在仪器剩余电量不足10％时测试，并且在充电时不允许测试。
